ข้อมูลด้านเทคนิคและนิยาม เกี่ยวกับสายพานลำเลียงลวดถัก

Edge Treatment Belt Endless Engineering

พับขอบ

สายพานสามารถ พับขอบด้านข้างขึ้นด้านบนได้ โดย3 วิธีหลักตามที่สามารถทำได้ โดยความสูงของขอบที่พับขึ้นมา เกี่ยวพันกันกับความโตของลูกกลิ้งขับ ข้อควรระวังในการม้วนกลับด้านต้องใช้ความระมัดระวังเป็นพิเศษ

แบบพับทั้งเกลียวและลวดสอด

แบบพับเฉพาะลวดสอด

แบบพับทั้งเกลียวและลวดสอด พร้อมกันกับมีลวดเสริม

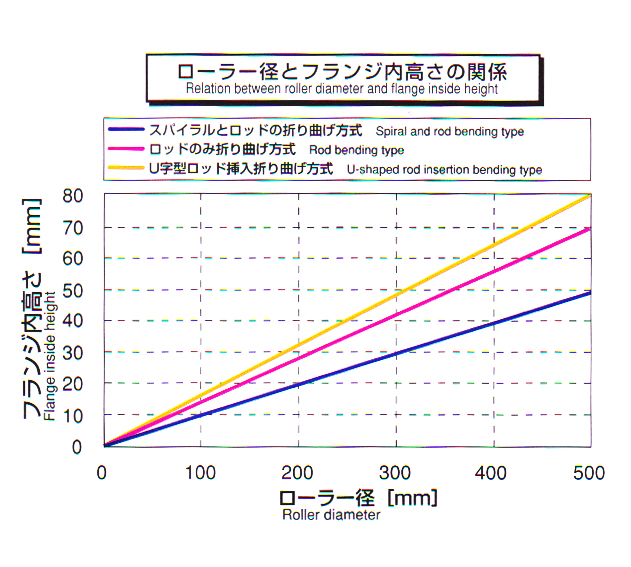

ความสูงด้านในที่ยอมรับได้โดยสัมพันธ์กันกับความโตของลูกกลิ้งขับ

แบบพับทั้งเกลียวและลวดสอด        10%

แบบพับเฉพาะลวดสอด                  14%

แบบพับทั้งเกลียวและลวดสอด พร้อมกันกับมีลวดเสริม   16%

ความสัมพันธ์ระหว่าง ระยะห่างลวดสอด และ ความโตของลูกกลิ้งขับ

โดยทั่วไป อายุของสายพานลวดถัก สั้นลง เกิดจาก การโค้งงอ การเปลี่ยนรูป และ ลูกกลิ้งขับมีขนาดลดลง หรือการเลือกขนาดลูกกลิ้งที่ใช้ขับ โดยขนาดของลูกกลิ้งให้อ้างอิงจากตารางด้านล่าง อย่างไรก็ตาม การใช้ลำเลียงผลิตภัณฑ์ที่มีน้ำหนักมากควรใช้ลูกกลิ้งขับที่มีขนาดใหญ่ขึ้นตาม

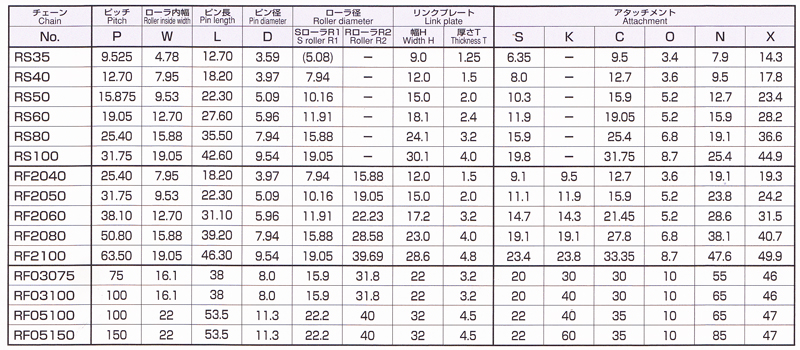

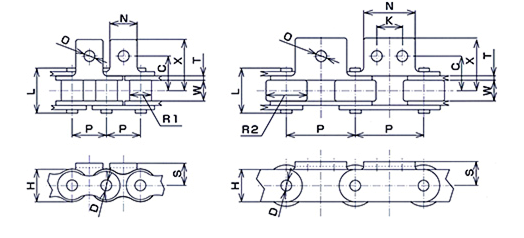

ขนาดโซ่



Cited from catalog of Tsubakimoto Chain Co.
