แบบ F2, A2 (Gratex Belt)

แบบ K2	แบบ A4, A3	แบบ K2W, A2W
แบบ F2, A2	แบบ S	แบบ Chain Driven Belt
		แบบ RR, RRW

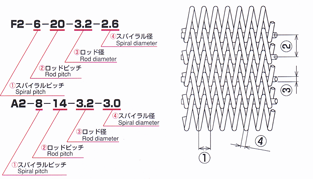

เกลียวซ้าย และ ขวา ซ้อนตัวเรียงกันอย่างเป็นระเบียบ โดยมีลวดเส้นตรงสอดร้อยระหว่างเกลียวเข้าด้วยกัน ในกรณีที่ ระยะห่างระหว่างลวดสอด น้อยกว่าระยะห่างของยอดเกลียวสองเท่า เราเรียกสายพานแบบนี้ว่า เป็น แบบ A2 และ เมื่อไหร่ ระยะห่างระหว่างลวดสอด มากกว่าระยะห่างของยอดเกลียวสองเท่า เราเรียกสายพานแบบ นั้นว่า F2

ข้อดี
- ผิวเรียบ สามารถ ลำเลียง ชิ้นงานที่มีขนาดหลากหลาย
- สามารถรับแรงตรึงได้สูงเพื่อให้สามารถลำเลียงชิ้นงานหรือผลิตภัณฑ์ที่มีน้ำหนักมากๆได้
- สามารถรับแรงกดได้สูงในการใช้งานที่มีความดันสูงๆ
- สามารถใช้งานที่มีอุณหภูมิสูงได้
- สายพานมีความแน่น ดังนั้นจึงสามารถ ลำเลียงชิ้นงานที่มีขนาดเล็กๆได้

ขนาดมาตรฐานที่นิยมใช้ แบบ K2W		ขนาดมาตรฐานที่นิยมใช้ แบบ K2W
ขนาดสายพาน	น้ำหนัก (กก/ตรม)	ขนาดสายพาน	น้ำหนัก (กก/ตรม)
F2 - 8.5 - 30 - 6.0 - 4.0	43.5	A2 - 9 - 16 - 4.0 - 3.2	30.5
F2 - 7.5 - 26 - 4.0 - 3.2	28.4	A2 - 8 - 14 - 3.2 - 3.0	28.3
F2 - 6.0 - 20 - 3.2 - 2.6	23.4	A2 - 6 - 8 - 2.6 - 2.0	21.0
F2 - 4.2 - 15 - 2.6 - 2.0	20.2	A2 - 5 - 6 - 2.0 - 1.8	20.2
F2 - 3.4 - 14 - 2.0 - 1.4	11.7	A2 - 4 - 3 - 1.4 - 1.4	19.3
F2 - 3.0 - 12 - 1.8 - 1.4	13.2
F2 - 2.6 - 10 - 1.6 - 1.2	11.4
